用途:
主要用于市政和工業污水處理中截取并自動清除污水中顆粒、塊狀懸浮物,一般設在粗格柵后。
工作原理及構造:

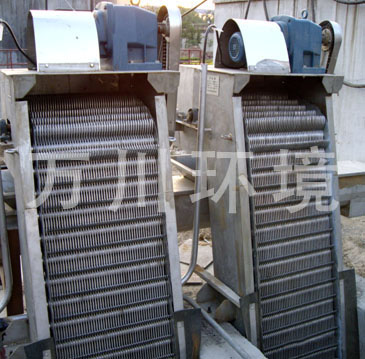

轉鏈?zhǔn)礁駯懦蹤C(jī)由驅動裝置、機架、耙柵裝置、導向裝置、清洗機構等組成。是由一種特殊形狀的耙齒按一定的裝配順序和數量排列在橫軸上,組成耙齒鏈,根據過水流量,裝配成不同的柵隙,安裝在泵站或水處理系統的入口處,當傳動系統帶動耙齒鏈自下向上運動時,耙齒鏈同時攜帶懸浮物質等雜物從液體中分離出來,液體則在柵隙中流過,設備轉動到上部頂點后,耙齒改變運行方向,由上向下運動,由于物料的自重從耙齒上自行脫落,當耙齒從反面轉到設備底部時,又開始由下向上運動,這樣循環往復連續運行,不斷的從水中清理雜物,達到固液分離的目的。
特點:
1、齒耙柵后下行, 柵前上行撈渣,不會將柵渣帶入水下, 撈渣徹底。
2、當?shù)撞砍练e物(泥砂、碎石)較多時,不會堵耙,避免造成事故。
3、動作程序可靠,故障率低。
4. 整機調試后出廠,安裝方便。
5、清渣徹底,分離效率高,維護方便。
型號規格與主要技術參數表:
型號\參數 Model \ parameter | 格柵寬B1 (mm) Grid width | 井寬B (mm) Well width | 排渣高度 (mm) Slag discharge height | 耙齒節距 (mm) Rake pitch | 行走速度(m/min) Walking speed | 格柵傾角α Grid inclination angle | 整機功率(KW) Whole machine power | 井深H (mm) Well depth |
WZL500 | 500 | 700 | 700 | 100 | 2.1 | 60o~75o | 0.75 | 自定 |
WZL800 | 800 | 1000 | 700 | 100 | 2.1 | 60o~75o | 0.75 | 自定 |
WZL1000 | 1000 | 1200 | 700 | 100 | 2.1 | 60o~75o | 1.1 | 自定 |
WZL1200 | 1200 | 1400 | 700 | 100 | 2.1 | 60o~75o | 1.1 | 自定 |
WZL1500 | 1500 | 1700 | 700 | 100 | 2.1 | 60o~75o | 1.5 | 自定 |
WZL1800 | 1800 | 2000 | 700 | 100 | 2.1 | 60o~75o | 1.5 | 自定 |

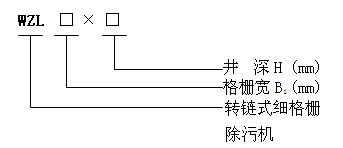

型號表示方式:
