用途：
該機用于市政污水及工業廢水處理工程中，去除水中的漂浮物，其集攔污、除渣、螺旋提升，壓榨脫水四種功能于一體，是一種新型高效的格柵除污機。
工作原理及構造：
主要由電動驅動裝置、柵篩體、沖洗系統裝置、集料斗、螺旋體、物料輸送壓榨筒、清洗筒及反沖洗裝置及前、后支腿等部件組成?？砂惭b在箱體內或直接安裝在溝渠中，當污水從柵筐前進入后，濾渣被篩網截留；同時被覆蓋在篩網上，形成一層過濾層，從而對濾渣產生了額外的細過濾作用。由于篩網造型特殊，布置形式合理，可保證濾渣只能被截留在篩網的內表面，而不會在篩縫中產生堵塞現象。由于濾渣逐步被截留，過濾面積逐漸減少這樣造成柵前水位提高，當柵前水位達到設定值時，由液位計或時間繼電器發出信號，這時電機開始啟動，同時帶動轉臂及傳輸螺桿旋轉，這時沖洗系統中電磁閥自動開啟，自來水由沖洗管對篩網進行沖洗，由毛刷先將截留物刷入柵篩體中央的物料斗內（即邊刷邊沖洗）；被刷和沖洗后落入物料斗內的截留物，由傳輸螺桿進行傳輸提升，同時壓榨脫水，較后由出料口落入物料箱或輸送機進行外運處理，被壓榨脫水的濾渣固含量可達40%DS。
特點：
1、設計精巧，結構緊湊，集多功能于一體。
2、全部為不銹鋼材料，工藝適應性極強，過濾面積大，水流損失小。
3、運轉平穩，噪音低，能耗低，使用壽命長。
4. 清渣徹底，分離效率高，維護工作量少。

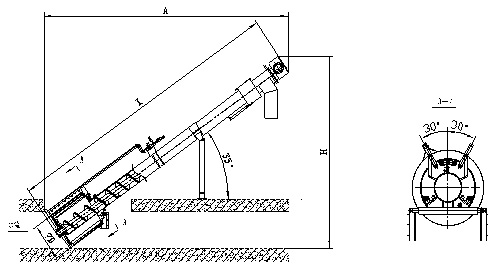

型號規格與主要技術參數表：
| 型號\ 參數 Model \ parameter | 外形尺寸 Outline size | 柵條間隙 (mm) Grid clearance | 過水流量（m3/h） Flow of water | 電機功率（KW） Motor Power | |
| L | D | ||||
| WXZG600 | 6000 | 600 | 20～50 | 125 | 1.1 |
| WXZG800 | 6000 | 800 | 20～50 | 220 | 1.1 |
| WXZG1000 | 7000 | 1000 | 20～50 | 370 | 1.5 |
| WXZG1200 | 7000 | 1200 | 20～50 | 510 | 1.5 |
| WXZG1400 | 8000 | 1400 | 20～50 | 730 | 1.5 |
| WXZG1600 | 8000 | 1600 | 20～50 | 1010 | 2.2 |
| WXZG1800 | 9000 | 1800 | 20～50 | 1340 | 2.2 |
| WXZG2000 | 9000 | 2000 | 20～50 | 1600 | 2.2 |
| WXZG2200 | 10000 | 2200 | 20～50 | 2000 | 2.2 |
| WXZG2400 | 10000 | 2400 | 20～50 | 2400 | 3 |
| WXZG2600 | 11000 | 2600 | 20～50 | 3000 | 3 |
| WXZG3000 | 11000 | 3000 | 20～50 | 3700 | 3 |

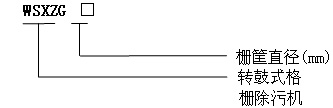

型號表示方式：
