工作原理：

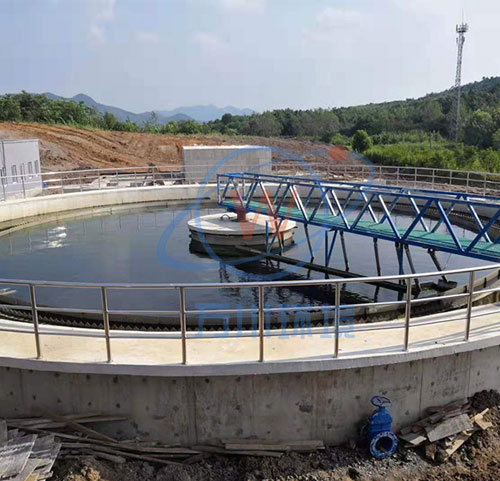

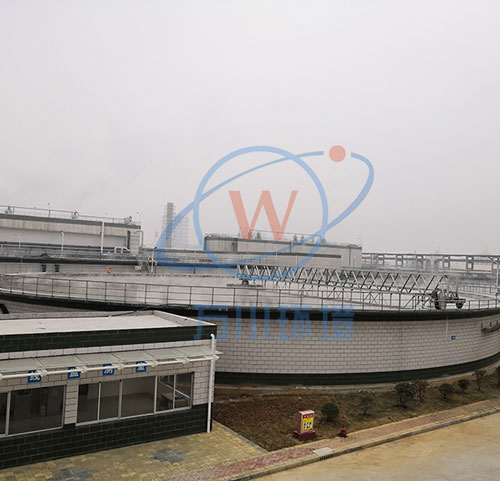

周邊傳動刮泥機由工作橋、刮臂及刮泥板組件、中心支座、驅動機構、集電器、電控箱等主件和出水三角堰板、穩流筒、擋渣板、浮渣刮板等組成。
工作橋由安裝在周邊的驅動機構帶動，繞安裝在池中心支墩上的中心支座旋轉。懸掛在工作橋下的刮臂拖動對數螺旋線刮泥板旋轉，沉淀在池底的污泥由刮泥板收集至中央集泥坑。液面上的浮渣在浮渣刮板和周邊擋渣板形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗，排出池外。
型號意義
應用領域：
主要用于輻流式初沉，二沉池的排泥，也可用于濃縮池的排泥，是一種新型的刮泥機
技術優勢：
● 工作橋采用桁架結構，簡潔、美觀、輕巧。
● 維護簡單方便，運行費用低。
● 傳動減速機多種選擇：采用軸裝式，結構簡單緊湊，檢修方便；采用擺線針輪減速機，價廉物美、傳動效率高。
● 根據用戶需要，行走輪輪面材料可以選用工程橡膠輪(標準配置)、鋼輪、尼龍輪、聚氨酯輪。
● 高效率的對數螺旋線刮泥板，保證了刮集污泥的可靠性。
● 電氣元件均采用戶外型，安全可靠，可隨機控制和遠程控制。
● 設備可以按用戶特定尺寸制造。與水接觸的部件可以用不銹鋼制作。

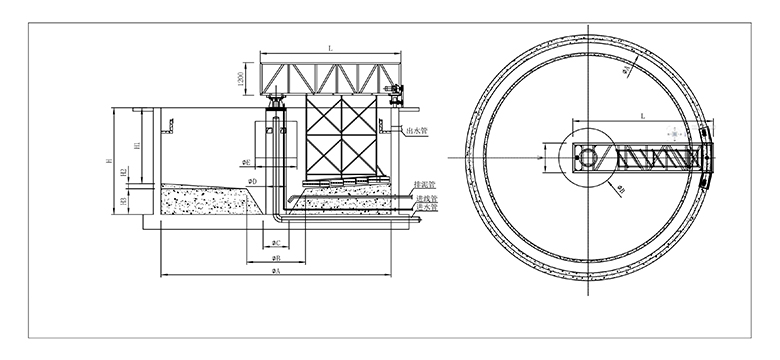

型號
modle |
池徑(A)
Capacity |
池周邊深（H1）
Depth |
周邊線速度
Peripheral line velocity |
驅動功率
Driving |
導流筒∅E
Draft tube |
池底坡度
Bottom slope |
|
m |
m |
m/min |
KW |
m |
% |
|
WBZG-3 |
3 |
3.0～4.0 |
2 |
0.55 |
0.8 |
5～8 |
|
WBZG-4 |
4 |
3.0～4.0 |
2 |
0.55 |
1 |
5～8 |
|
WBZG-5 |
5 |
3.0～4.0 |
2 |
0.55 |
1.2 |
5～8 |
|
WBZG-6 |
6 |
3.0～4.0 |
2 |
0.55 |
1.4 |
5～8 |
|
WBZG-7 |
7 |
3.0～4.0 |
1.8 |
0.75 |
1.4 |
5～8 |
|
WBZG-8 |
8 |
3.0～4.0 |
1.8 |
0.75 |
1.5 |
5～8 |
|
WBZG-10 |
10 |
3.0～4.0 |
1.8 |
1.1 |
1.5 |
5～8 |
|
WBZG-12 |
12 |
3.0～4.0 |
1.8 |
1.1 |
1.5 |
5～8 |
|
WBZG-14 |
14 |
3.0～4.0 |
1.8 |
1.1 |
1.5 |
5～8 |
|
WBZG-16 |
16 |
3.0～4.0 |
1.8 |
1.5 |
1.8 |
5～8 |
|
WBZG-18 |
18 |
3.0～4.0 |
1.8 |
1.5 |
2 |
5～8 |
|
WBZG-20 |
20 |
3.0～4.0 |
1.8 |
1.5 |
2.2 |
5～8 |
