工作原理：

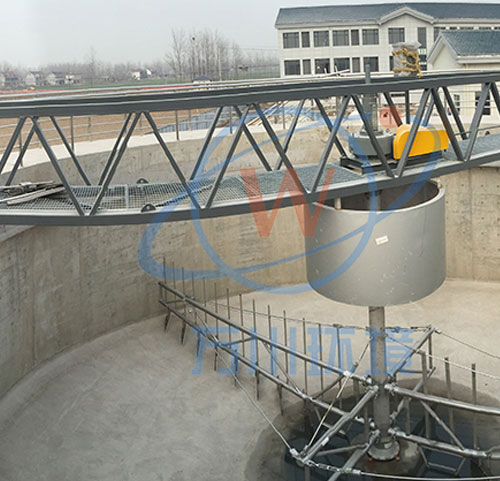

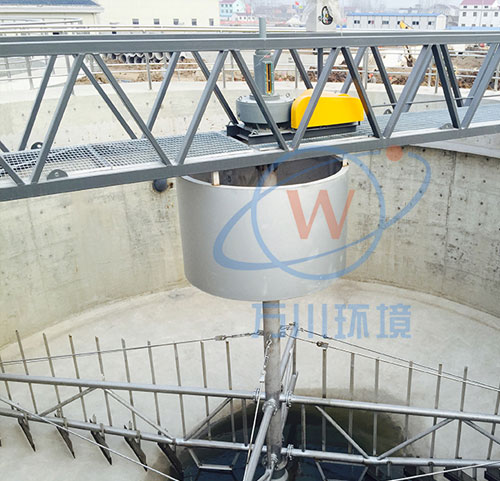

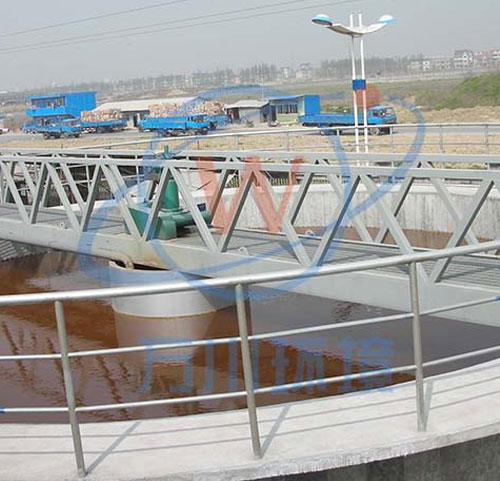

中心傳動刮泥機采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心立軸旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面上的浮渣通過旋轉撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。
型號意義：
應用領域：
中心傳動懸掛式刮泥機適用于中心進水、周邊出水、中心排泥的中小型池徑的沉淀池，主要用于工業廢水處理和城鎮污水處理項目的沉淀池排泥。
技術優勢：
● 工作橋采用鋼桁架結構，簡潔、美觀且輕巧，也可以采用鋼砼梁平臺。
● 具有安裝、維護簡便、運行費用低。
● 傳動減速機有多種選擇：采用三級擺線減速機直接驅動，結構簡單緊湊，檢修方便；采用減速機，傳動齒輪、回轉軸承組合驅動，能獲得極大的驅動扭矩，適用于重載場合。
● 設備操作簡便，可直接地/遠程控制設備的運行
● 設備可按照用戶尺寸制造。與水接觸部件可以用不銹鋼制作

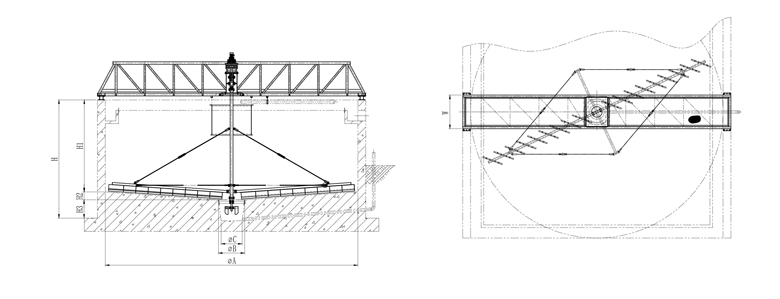

型號
modle |
池徑(A)
Capacity |
池周邊深（H1）
Depth |
周邊線速度
Peripheral line velocity |
驅動功率
Driving |
導流筒∅E
Draft tube |
池底坡度
Bottom slope |
|
m |
m |
m/min |
KW |
m |
% |
|
WZXG-3 |
3 |
3.0～4.0 |
2 |
0.55 |
0.5 |
5～8 |
|
WZXG-4 |
4 |
3.0～4.0 |
2 |
0.55 |
0.6 |
5～8 |
|
WZXG-5 |
5 |
3.0～4.0 |
2 |
0.55 |
0.7 |
5～8 |
|
WZXG-6 |
6 |
3.0～4.0 |
2 |
0.55 |
0.8 |
5～8 |
|
WZXG-7 |
7 |
3.0～4.0 |
1.8 |
0.75 |
1 |
5～8 |
|
WZXG-8 |
8 |
3.0～4.0 |
1.8 |
0.75 |
1.2 |
5～8 |
|
WZXG-10 |
10 |
3.0～4.0 |
1.8 |
1.1 |
1.4 |
5～8 |
|
WZXG-12 |
12 |
3.0～4.0 |
1.8 |
1.1 |
1.6 |
5～8 |
|
WZXG-14 |
14 |
3.0～4.0 |
1.8 |
1.1 |
2 |
5～8 |
|
WZXG-16 |
16 |
3.0～4.0 |
1.8 |
1.5 |
2 |
5～8 |
|
WZXG-18 |
18 |
3.0～4.0 |
1.8 |
1.5 |
2.4 |
5～8 |
|
WZXG-20 |
20 |
3.0～4.0 |
1.8 |
1.5 |
2.5 |
5～8 |
